水泥恒應力試驗機的主機結構、產品優勢與使用注意事項
發布時間:2019-07-03 09:45:05 來源:濟南科盛試驗設備有限公司 瀏覽:次
水泥恒應力試驗機廣泛應用於建材行業,是建材行業、技術監督、商檢仲裁、科研院所等部門的理想測試設備,水泥恒應力試驗機采用雙立柱框架式結構,上壓盤安裝在上固定橫梁上,下壓盤在驅動絲杠的作用下向上對試樣進行加載,交流伺服控製係統及傳動係統安裝在主機的下部。下麵為大家介紹本公司的水泥恒應力試驗機的主機結構、產品優勢與使用注意事項都有哪些。
一、水泥恒應力試驗機主機結構:

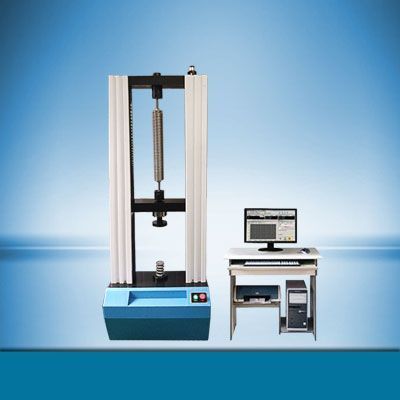

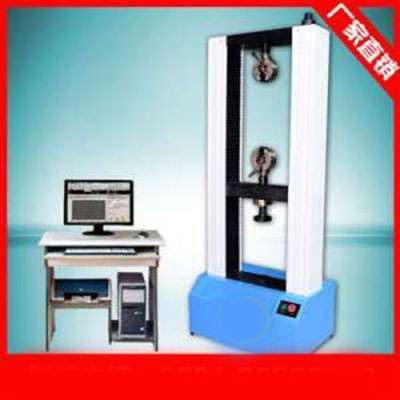

水泥恒應力試驗機主機是由兩根立柱、上橫梁、底板和工作台構成的門式框架。由直流電機、同步齒型帶、減速機和精密絲杠組成傳動機構,實現機械活塞的上下移動,從而實現試件壓盤的移動。完成壓縮試驗。水泥恒應力試驗機其中機械伸縮缸由我公司專業設計,結構緊湊,傳動平穩。該機構保證機架具有足夠剛度,同時平穩、效率高。在試驗過程中,上橫梁上的負荷傳感器測定試驗力的大小,經過濾波放大,由A/D轉換傳送到單片機,單片機采集處理試驗數據送到微機,微機根據傳感器信號經過運算再輸出相應的控製信號對試驗機主機電機進行控製,整個過程為閉環控製,每個控製過程時間周期為10毫秒。同時進行過載判斷的處理與保護。
二、水泥恒應力試驗機產品優勢:
1.水泥恒應力試驗機是一種在重視基本性能基礎上,研製的精密型試驗機。具有優良操作性能的主機
2.采用先進的直流電機調速驅動係統,調速比1:700,可根據加荷速度的需要在0.07-35mm/min範圍內實現任意的壓盤上升速度;
3.全機械結構,從伺服電機到伺服減速機,采用全密封結構,使用期間不需要對潤滑油更換,不存在壓力油泄漏和比例閥堵塞;
4.水泥恒應力試驗機設計按照人機工程標準,使操作簡便、方便快捷。
5.測量控製高精度,智能化水泥恒應力壓力試驗機充分發揮了微機的優勢,減少了電控係統硬件,所有的電器部分集成為兩個模塊,使產品可靠性大大提高;超過試驗力最大值的一定範圍(過載該檔位的2-5%)、或活塞碰到限位時,可即刻停機;各測量數據均(jun1)可永久保存,以便以後觀察。
三、水泥恒應力壓力試驗機使用時的注意事項
1、 使用前應先檢查油箱內的油液是否充足,可察看右側麵油標,如不足,則應打開後箱板向油箱內添加之,至液麵在油標處為宜。
2、 檢查各油灌接頭和緊固件是否鬆動,如有鬆動則擰緊之。檢查防塵罩應完整無損。檢查電氣接地、保險熔絲等安全防護措施是否有效。
3、 水泥恒應力壓力試驗機首次使用時,應先將回油閥打開,關閉回油閥,接通電源,按下啟動按鈕,油泵開始工作,然後關閉回油閥,徐徐打開送不油閥,活塞上升一段距離,有無卡住等現象。如有,則應卸荷、停機檢查,並排除之。打開回油閥,活塞則下降到原位。
4、 將試件表麵擦拭幹淨,檢查外觀有無明顯缺陷,如有能影響試驗數值者,須更換無損試件。
5、 按試件下壓板定位線框放在下壓板正中,並按試件大小,轉動手輪和絲杠,調節上壓板至適當位置。
6、 接通測控係統電源(開關在測控箱背後),按操作步驟進行清零以及時鍾修改等各有關數據的輸入。
7、 按下啟動按鈕,關閉回油閥,調控送油閥,按需要速率平穩進行加荷試驗,及至試件被壓碎,負荷下降。隨即打開回油閥,使油液迅速流回油箱。
8、 水泥恒應力壓力試驗機試驗結束時,按麵板上“打印”鍵。打印機即可打印輸出該次的試驗報告。
9、 操作時,下壓板上升高度不得超過4cm(或立柱上標誌線),以免發生意外。
10、 操作中禁止手等人體任何部分置於上下壓板之間,並注意試件在破碎時碎片崩出傷人。
11、 試後隨即清除破碎試塊,以待下次試驗。當不再做試驗時,要打開回油閥,關閉送油閥,切斷電源。
以上就是為大家介紹的水泥恒應力試驗機的主機結構、產品優勢與使用注意事項都有哪些,廣大用戶在選擇的過程中可以結合自身情況進行選擇。隻有對它了一定的了解過,用戶們才能挑選出更加合適自己的產品設備。如有需求,歡迎大家前來谘詢。歐貝特專業檢測儀器10年,可按需求量身定製!
