數顯式液壓萬能試驗機

數顯式液壓萬能試驗機

數顯式液壓萬能試驗機

產品分類: 液壓萬能試驗機
產品概述:數顯式液壓萬能試驗機產品詳情

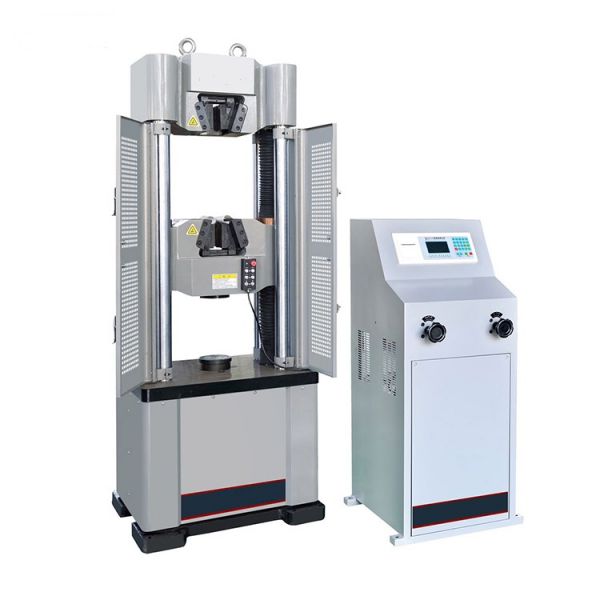

本機主機為四立柱、雙絲杠、油缸下置式主機結構,控製油源為櫃式油源控製櫃。拉伸空間位於主機上方,壓縮、彎曲、剪切試驗位於主機下方即中橫梁和工作台之間。試驗空間的調整通過移動中橫梁來實現,中橫梁升降采用鏈條傳動。調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗,試驗完成後可自動計算並打印材料的抗拉強度、屈服強度等試驗結果。

性能特點

1、主機采用四立柱高剛性框架結構,支撐穩定、加載平穩、外形美觀;

2、主機底座采用QT500-7精密鑄造,降低設備運行噪音,提高設備的剛性;

3、移動橫梁和上橫梁均為精密鑄造,CNC精密加工,確保試樣夾持的對中性;

4、移動橫梁升降係統采用磨製絲杠,精密齒輪減速機,減少橫梁升降時產生的噪音;

5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞,提高了設備的使用壽命;

6、鉗口采用燕尾槽結構,硬度高達58-62HRC,有安裝便利、結實耐用的優點;

7、測控係統運行速度快、界麵溫和、具有多種試樣信息輸入模式,可滿足不同材料的測試;8、試樣信息錄入便捷,相同條件的試樣信息一次輸入即可完成多個試樣的試驗;

9、試驗力顯示精度高,試驗力顯示全程分辨率不變,以確保實驗數據測量的準確性;

10、試驗數據(試驗力、加載速率)和試驗曲線隨試驗過程動態實時屏幕顯示;

11、當負荷超過滿量程的3-5%自動過載保護停機。

主要指標

產品型號

WE-100D

WE-300D

WE-600D

WE-1000D

主機結構形式

燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置

試驗力

100kN

300kN

600kN

1000kN

試驗機級別

1級

試驗力測量範圍

2%-100%FS

試驗力示值相對誤差

顯示值的±1%

橫梁移動速度

約220mm/min

活塞速度

300mm/min

150mm/min

100mm/min

活塞行程

250mm

控製方式

手動加載

拉伸空間/壓縮空間

780/550mm

900/650mm

950/700mm

立柱左右間距

485

500

560

試樣夾緊方式

液壓自動夾緊

圓試樣夾持直徑

Φ4-20mm

Φ10-32mm

Φ13-40mm

Φ13-45mm

扁試樣夾持厚度

0-15mm

0-15mm

0-20mm

扁試樣夾持寬度

80mm

90mm

100mm

上下壓盤

圓壓盤直徑160mm,下壓盤帶球麵調整

控製油源外形尺寸

632*650*1340mm

主機外形尺寸

745×685×1905

760×690×2055

830×720×2155

供電電源

三相五線製,380V/50Hz,3kW
