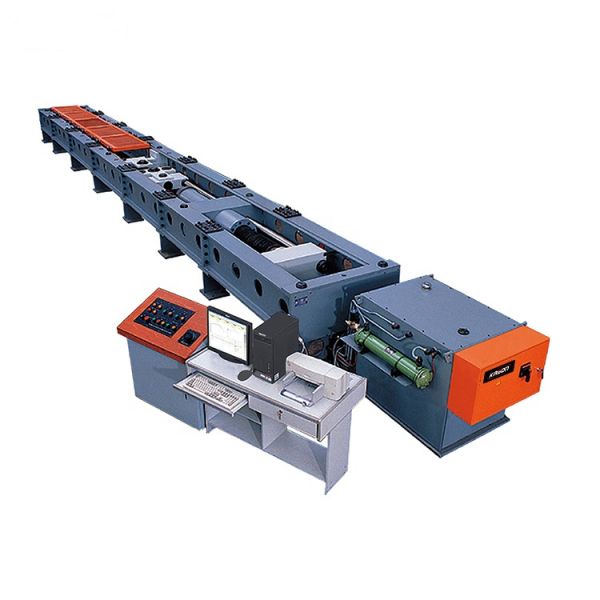

掣鏈鉤臥式拉力試驗機

掣鏈鉤臥式拉力試驗機主要功能特點：

1、主機：

1.1機架整體采用鋼板焊接框架結構，通過前後夾頭座、油缸及前橫梁組成係統主結構；

1.2後夾頭座采用手動推動方式進行試驗空間有級調整；

1.3主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。

2、油源係統（泵站）：

2.1一套10l/min,30MPa恒壓泵組：采用國內知名品牌電機，進口低噪聲高壓齒輪泵。

2.2電機安裝配有減振裝置（選用減振墊），以減小振動和噪音；

2.3油箱：全封閉標準油箱，容積80升，配油溫計、油位計，精密壓力過濾器，空氣濾清器等並帶有油溫、液位、油阻保護與指示裝置，根據油路的使用要求配相應高精度的濾油裝置。

2.4具有溫度過限、濾油器堵塞、液位過低等自動停機或報警功能；

2.5管路係統：主油缸加載器、夾頭作動器的液壓管路采用高壓軟管連接。

掣鏈鉤臥式拉力試驗機主要技術規格及參數：

產品型號：500、1000、2000；

試驗力（kN）：500、1000、2000；

試驗力測量範圍：10-500kN、20-1000kN、40-2000kN；

試驗力示值精度：±1%；

位移測量分辨力：0.01mm；

試驗速度：0-80mm/min；

拉頭空載快進速度：不小於200mm/min；

試驗空間(不含活塞行程)：500-6000mm(有級調整500mm一檔）；

活塞行程：1100mm；

工作中心高：350mm；

主機外形尺寸：9000x1200x500mm。
