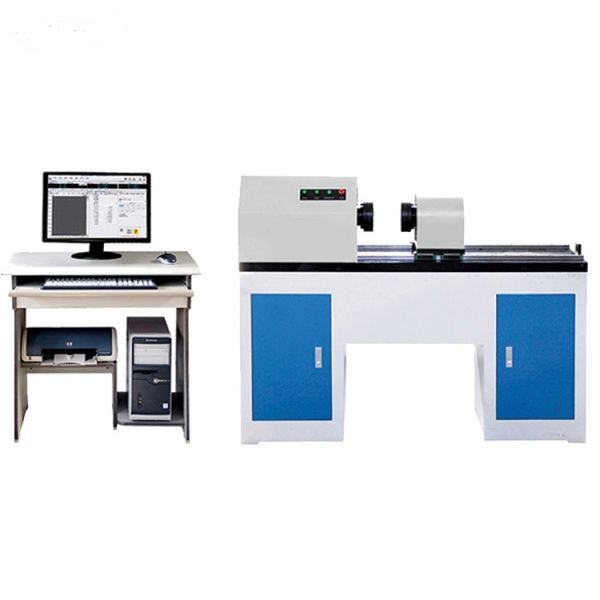

傳動軸扭轉試驗機
傳動軸扭轉試驗機主要用於金屬、非金屬材料及骨骼、假體等生物產品扭轉試驗，能實現扭矩及扭角控製，配合相應附件可對零部件和構件進行抗扭試驗。是質檢單位、大專科研院所及工礦企業必備的試驗設備。
傳動軸扭轉試驗機主機標準配置
|
配置名稱 |
配置型號或說明 |
數量 |
|
主機 |
高強度臥式主機 |
一台 |
|
電機及伺服係統 |
台灣東元 |
一套 |
|
驅動器 |
國產 |
一套 |
|
高精直線導軌 |
ABBA |
二套 |
|
扭矩傳感器 |
200NM/300NM/500NM選配 |
一隻 |
|
擺線針輪減速機 |
|
一台 |
|
高精度角度編碼器 |
|
一台 |
|
控製器 |
大液晶顯示測控係統 |
一套 |
|
試驗夾具 |
NZL |
一套 |
|
計算機 |
聯想 |
一台 |
|
打印機 |
HP |
一台 |
|
試驗軟件 |
Windows 平台下 |
一套 |
|
測控係統 |
|
一套 |
傳動軸扭轉試驗機 技術指標
|
產品型號 |
NDW-1000 NDS-500 |
NDW-2000 NDS-2000 |
NDW-3000 |
NDW-5000 |
|
扭矩 |
1000N.M |
2000N.M |
3000N.M |
5000N.M |
|
試驗機等級 |
1級 |
|||
|
控製方式 |
微機控製 |
|||
|
扭矩測量範圍 |
2%～100%F·S |
|||
|
扭矩示值準確度 |
≤±1% |
|||
|
轉角示值準確度 |
≤±1% |
|||
|
轉角顯示分辨力 |
0.01° |
|||
|
扭轉角 |
99999° |
|||
|
扭角速率控製調節範圍 |
0.05-800°/min |
|||
|
夾頭有效間距 |
600mm(標準機型，可按用戶需要定做） |
|||
|
試驗旋轉方向 |
雙向 |
|||
|
電源 |
220V±10%，50Hz |
|||
試驗機工作條件：
u 電源：AC 220V 50HZ
u 環境溫度：10℃～40℃
u 相對濕度：≤80%
u 工作環境應清潔，無腐蝕性介質、無明顯振源和電磁幹擾
