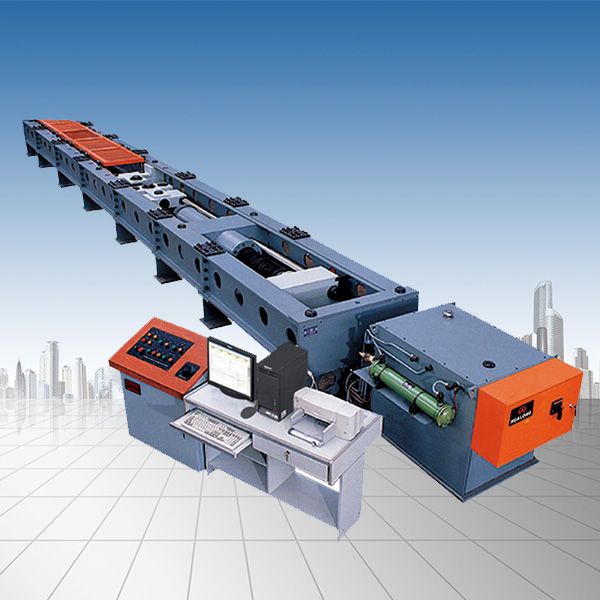

鋼芯鋁絞線臥式拉伸強度試驗機

鋼芯鋁絞線臥式拉伸強度試驗機是采用了液壓驅動，電液伺服控製技術，計算機數據采集處理，可實現閉環控製及自動檢測的高精度材料試驗設備，其由主機、油源（液壓動力源）、測控係統、試驗附具四部分組成

鋼芯鋁絞線臥式拉伸強度試驗機 產品技術參數

u 主機結構形式：框架式結構；

u 試驗力：600kN；

u 試驗機級別： 1級；

u 試驗力測量範圍：2%-100%FS；

u 試驗力分辨力：滿量程的1/20000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.01mm；

u 位移示值相對誤差：±1%；

u 電子引伸計標距：50mm；

u 電子引伸計有效行程：10mm；

u 變形示值相對誤差：±0.5%；

u 應力加荷速率範圍：400N/s～40kN/s；

u 位移加載速度：0.1～100mm/min；

u 變形加載速度：0.00005～0.05mm/S；

u 拉伸夾頭間有效間距：12000mm；

u 油缸行程：1000mm；

u 有效跨距：800mm；

u 總功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）；

鋼芯鋁絞線臥式拉伸強度試驗機 產品標準配置

? 標準主機

u 600kN高剛性框架式雙空間主機。

u 高精度輪輻式負荷傳感器。

u 拉線式位移光電編碼器。

? 標準油源係統

u 7.5L/min油源一台。意大利ATSO比例控製閥，精密高壓柱塞泵，油研公司的單向閥、溢流閥、電磁換向閥，以及知名品牌濾油器、空氣濾清器等附件。

u 全數字閉環控製係統；

u 微機控製電液伺服萬能試驗機專用試驗軟件(中文版)；

u 聯想台式電腦一台；

u HPA4彩色噴墨打印機一台；
